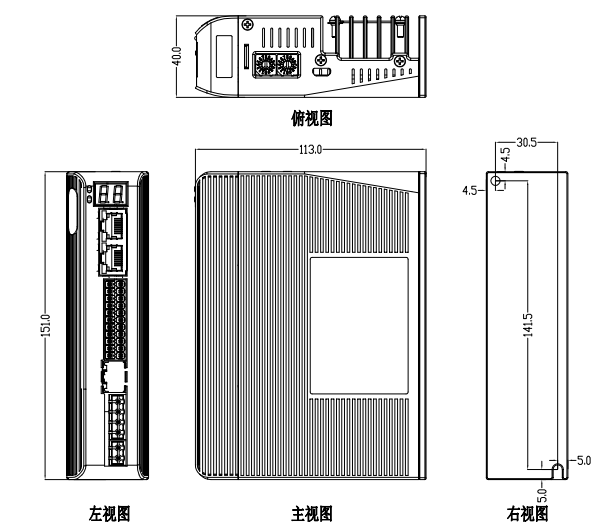

1、技術參數
通訊相關技術參數
|
				 EtherCAT 通信規格  |

				 物理層  |

				 100BASE-TX  |

|
				 通信連接器  |

				 RJ45 × 2(端子CN3A=IN,CN3B=OUT)  |
		|
|
				 網絡拓撲結構  |

				 總線型  |
		|
|
				 波特率  |

				 2×?100 Mbps(全雙工)  |
		|
|
				 幀數據長度  |

				 1484 bytes(最大值)  |
		|
|

  |

				 同步管理器  |

				 SM0:郵箱接收(主站TO從站) SM1:郵箱發送(從站TO主站) SM2:過程數據輸出(主站TO從站) SM3:過程數據輸入(從站TO主站)  |

|

  |

				 FMMU (現場總線存儲器管理單元)  |

				 FMMU0:過程數據輸出區域 FMMU1:過程數據輸入?yún)^(qū)域 FMMU2:郵箱狀態區域  |

|

  |

				 設備協議  |

				 CoE:CANopen over EtherCAT  |

|

  |

				 同步模式  |

				 DC?Synchronization(SYNC0) Free Run(自由運行)  |

|

  |

				 通信對象  |

				 SDO:服務數據對象 PDO:過程數據對象 EMCY:緊急事件  |

|

  |

				 LED指示 (?RJ45連接器)  |

				 L/A IN (Link/Activity IN) × 1 L/A OUT (Link/Activity OUT) × 1 RUN × 1 ERR × 1  |

|

  |

				 應用層規格  |

				 IEC61800-7 CiA402 Drive Profile  |

|
				 CiA402操作模式  |

				 循環同步位置模式(CSP)、Profile速度模式(PV)、Profile位置模式(PP)原點模式(HM)  |
		|
|

  |

				 循環周期  |

				 500us、750us、1ms、2ms、3ms、4ms、5ms、  |

1.電器指標
|
				 參數  |

				 CL3-EC808AC  |
		|||
|
				 最小值  |

				 典型值  |

				 最大值  |

				 單位  |
		|
|
				 連續輸出電流  |

				 4  |

				 -  |

				 8  |

				 A  |

|
				 輸入電源電壓  |

				 20  |

				 -  |

				 80  |

				 AC  |

|
				 邏輯輸入電流  |

				 3  |

				 -  |

				 7  |

				 mA  |

|
				 絕緣電阻  |

				 500  |


  |


  |

				 MΩ  |

|
				 提供編碼器電流  |


  |


  |

				 50  |

				 mA  |

2.接口定義
1)電源輸入端口
|
					 端子號  |

					 圖示  |

					 管腳號  |

					 信號  |

					 名稱  |

|
					 CN1  |


						  |

					 1  |

					 AC  |

					 交流輸入20~80VAC  |

|
					 2  |

					 AC  |

2)電機繞組端子
|
					 端子號  |

					 圖示  |

					 管腳號  |

					 信號  |

					 名稱  |

|
					 CN2  |


						  |

					 1  |

					 A+  |

					 電機A相正輸入  |

|
					 2  |

					 A-  |

					 電機A相負輸入  |
			||
|
					 3  |

					 ?B+  |

					 電機B相正輸入  |
			||
|
					 4  |

					 B-  |

					 電機B相負輸入  |

3)編碼器反饋輸入端子
|
					 端子號  |

					 圖示  |

					 管腳號  |

					 信號  |

					 名稱  |

|
					 CN3  |


						  |

					 1  |

					 EA+  |

					 編碼器A通道正輸入  |

|
					 2  |

					 EA-  |

					 編碼器A通道負輸入  |
			||
|
					 3  |

					 EB+  |

					 編碼器B通道正輸入  |
			||
|
					 4  |

					 EB-  |

					 編碼器B通道負輸入  |
			||
|
					 5  |

					 EZ+  |

					 編碼器Z通道正輸入  |
			||
|
					 6  |

					 EZ-  |

					 編碼器Z通道負輸入  |
			||
|
					 7  |

					 Vcc  |

					 編碼器5v電源  |
			||
|
					 8  |

					 GND  |

					 編碼器5v電源地  |
			||
|
					 9  |

					 NC  |


  |
			||
|
					 10  |

					 NC  |


  |
			||
|
					 11  |

					 NC  |


  |
			||
|
					 12  |

					 PE  |

					 屏蔽地  |

4)控制信號端子
|
					 端子號  |

					 圖示  |

					 管腳號  |

					 信號  |

					 輸入/輸出  |

					 名稱  |

|
					 CN4  |


						  |

					 1  |

					 I1+  |

					 輸入  |

					 差分輸入信號IN1,3.3~5V有效,最大輸入頻率500KHz,信號定義可配置,默認為探針輸入信號1  |

|
					 2  |

					 I1-  |

					 輸入  |
			|||
|
					 3  |

					 I2+  |

					 輸入  |

					 差分輸入信號IN2,3.3~5V有效,最大輸入頻率500KHz,信號定義可配置,默認為探針輸入信號2  |
			||
|
					 4  |

					 I2-  |

					 輸入  |
			|||
|
					 5  |

					 I3  |

					 輸入  |

					 單端輸入信號IN3~IN7,12~24V有效,最大輸入頻率10KHz,信號定義可配置,I3默認為原點,I4默認為正限位,I5默認為負限位,I6和I7默認為通用輸入 COMI為單端輸入信號公共端,共陽或共陰  |
			||
|
					 6  |

					 I6  |

					 輸入  |
			|||
|
					 7  |

					 I4  |

					 輸入  |
			|||
|
					 8  |

					 I7  |

					 輸入  |
			|||
|
					 9  |

					 I5  |

					 輸入  |
			|||
|
					 10  |

					 COMI  |

					 輸入  |
			|||
|
					 11  |

					 O1+  |

					 輸出  |

					 差分輸出信號OUT1,輸出最大電流100mA,最大耐壓30Vdc。輸出功能可配置,默認報警輸出  |
			||
|
					 12  |

					 O1-  |
			||||
|
					 13  |

					 O2+  |

					 輸出  |

					 差分輸出信號OUT2,輸出最大電流100mA,最大耐壓30Vdc。輸出功能可配置,默認到位信號  |
			||
|
					 14  |

					 O2-  |
			||||
|
					 15  |

					 O3  |

					 輸出  |

					 單端輸出信號,共陰接法,輸出最大電流100mA,最大耐壓30Vdc。輸出功能可配置,默認未配置  |
			||
|
					 16  |

					 O6  |

					 輸出  |

					 單端輸出信號,共陰接法,輸出最大電流100mA,最大耐壓30Vdc。輸出功能可配置,默認通用輸出  |
			||
|
					 17  |

					 O4  |

					 輸出  |

					 單端輸出信號,共陰接法,輸出最大電流100mA,最大耐壓30Vdc。輸出功能可配置,默認通用輸出  |
			||
|
					 18  |

					 24VB  |

					 輸出  |

					 抱閘信號電源輸入端,接外部電源24V正極  |
			||
|
					 19  |

					 O5  |

					 輸出  |

					 單端輸出信號,共陰接法,輸出最大電流100mA,最大耐壓30Vdc。輸出功能可配置,默認通用輸出  |
			||
|
					 20  |

					 BR+  |

					 輸出  |

					 抱閘專用輸出正端,最大500mA,直接驅動抱閘器。上位機顯示端口為O7,功能固定為抱閘功能  |
			||
|
					 21  |

					 COMO  |

					 輸出  |

					 輸出共陰極公共端  |
			||
|
					 22  |

					 BR-  |

					 輸出  |

					 抱閘專用輸出負端,最大500mA,直接驅動抱閘器。上位機顯示端口為O7,功能固定為抱閘功能  |

5)EtherCAT端子
|
					 端子號  |

					 圖示  |

					 管腳號  |

					 信號  |

					 名稱  |

|
					 CN5  |


						  |

					 1,9  |

					 E_TX+  |

					 EtherCAT數據發送正端  |

|
					 2,10  |

					 E_TX-  |

					 EtherCAT數據發送負端  |
			||
|
					 3,11  |

					 E_RX+  |

					 EtherCAT數據接收正端  |
			||
|
					 4,12  |

					 /  |

					 /  |
			||
|
					 5,13  |

					 /  |

					 /  |
			||
|
					 6,14  |

					 E_RX-  |

					 EtherCAT數據接收負端  |
			||
|
					 7,15  |


  |

					 /  |
			||
|
					 8,16  |


  |

					 /  |
			||
|
					 連接器外殼  |

					 PE  |

					 屏蔽接地  |

6)旋撥設定
驅動器采用MSD(高位)和LSD(低位)的兩個16進制旋撥撥碼的組合作為節點地址的設定值,設定范圍為0-255,設定后需重新上電生效。如旋轉撥碼MSD撥到“A”,旋轉撥碼LSD撥到“8”,則對應該驅動器的從站地址=10*16+8=168。

?
	? ?MSD(高位) ? ? ? ? ? ?LSD(低位)
